PI5USB212(diodes/美台)产品概述_功能框图_引脚图

PI5USB212(diodes/美台)产品概述_功能框图_引脚图

2024-04-28 17:49:25      点击量: 38

PI5USB212是一款USB2.0信号调节器,旨在增强信号并插入预加重,以弥补调节器前后通道的ISI(间隔间串扰)信号损耗。该设计正在申请专利,能够在D+D-上通过对称升压/预加重来保持稳定的共模。

该器件适用于USB主机或设备应用,也可用于远离USB PHY或远离连接器的应用场景。用户可根据通道条件,通过引脚或I2C模式来配置升压/预加重和接收器灵敏度级别。此外,它还能够检测并报告设备连接和高速握手成功。

主要特点包括:

· 宽电源电压范围:2.3V5.5V

· USB端口5.5V容差

· 断开和关闭模式下功耗低

· USB2.0OTG 2.0BC 1.2兼容

· 主机或设备无关

· 通过引脚模式或I2C模式进行升压/预加重电平和接收器灵敏度编程

· 对称升压/预加重以保持稳定的共模

· 设备连接和高速检测

· 支持长达5米的电缆长度

· ESD性能:2KV HBM1KV CDM

· 完全无铅,符合RoHS规范

· 无卤素和锑。"绿色 "器件

· 封装(无铅和绿色):12触点、X2QFNXUA

适用于的应用领域包括:

· 笔记本电脑

· 个人电脑

· 对接

· 电缆延长器

· 电视机

· 显示器

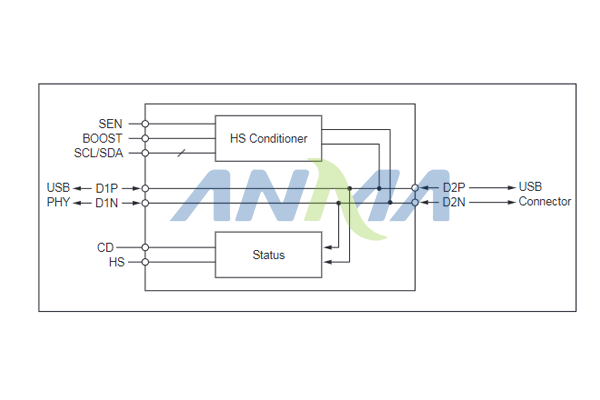

PI5USB212功能框图

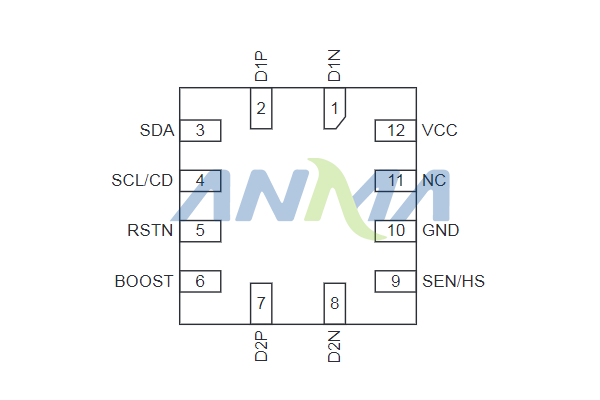

PI5USB212引脚图
