SD05-7 diodes/美台中文参数_功能_封装尺寸

SD05-7 diodes/美台中文参数_功能_封装尺寸

2024-01-30 11:09:36      点击量: 37

SD05-7是(diodes/美台)的一款表面贴装型TVS二极管,专为防护电子电路免受过电压和电磁干扰而设计。这种二极管在电源线路、通信设备、工业控制系统等领域广泛应用。

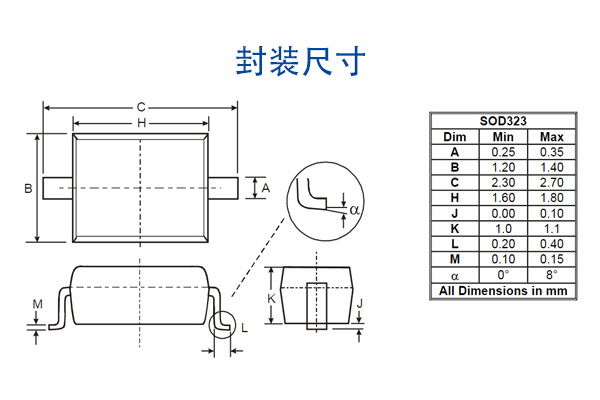

SD05-7 diodes/美台中文参数_功能_封装尺寸

中文参数

属性

详细参数

电压_反向断态_典型值

5V

电源线路保护

不同频率时电容

350pF @ 1MHz

工作温度

-55°C ~ 150°C(TJ)

供应商器件封装

SOD-323

最小数量

1.0

电流_峰值脉冲_10_1000µs

24A(8/20µs)

双向通道

-

应用

汽车级

安装类型

表面贴装型

封装_外壳

SC-76,SOD-323

包装

卷带(TR),剪切带(CT)

不同_ipp_时电压_箝位_最大值

14.5V

电压_击穿_最小值

6.2V

功率_峰值脉冲

350W

系列

Automotive, AEC-Q101

qty

0.0

单向通道

1

类型

齐纳



功能

· 350 瓦峰值脉冲功率(tp = 8x20μs)

· IEC 61000-4-2 (ESD): 空气 - 15kV,接触 - 8kV

· IEC 61000-4-2(ESD),HBM - 16kV

· IEC61000-4-4 (EFT): 4 级,40A

· IEC61000-4-5(闪电): 24A

· 单向配置

· 完全无铅,符合 RoHS 规范(注 1 和 2)

· 不含卤素和锑。"绿色 "器件(注 3)

· 通过 AEC-Q101 高可靠性标准认证





机械数据

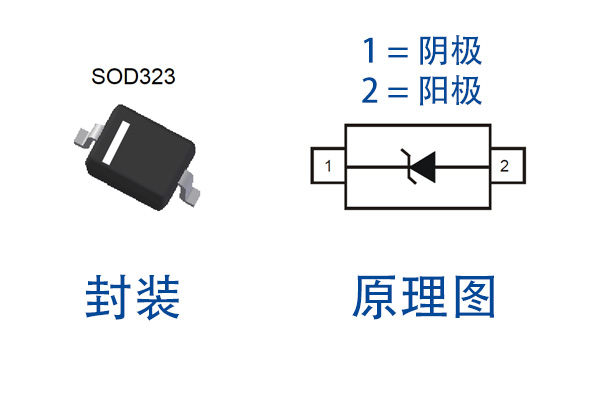

· 外壳:SOD323

· 外壳材料: 模塑塑料,"绿色 "模塑化合物、

注 3. UL 易燃性分类等级 94V-0

· 湿度敏感性: 1 级,符合 J-STD-020 标准

· 端子: 合金 42 引线框架上退火的哑锡表面处理

(无铅电镀)可根据 MIL-STD-202,方法 208 进行焊接

· 极性: 阴极带

· 重量:0.005 克(近似值)
